Installation de prises d’escalade sur panneau en bois

Instructions d’installation :

1 – Vis Allen M10

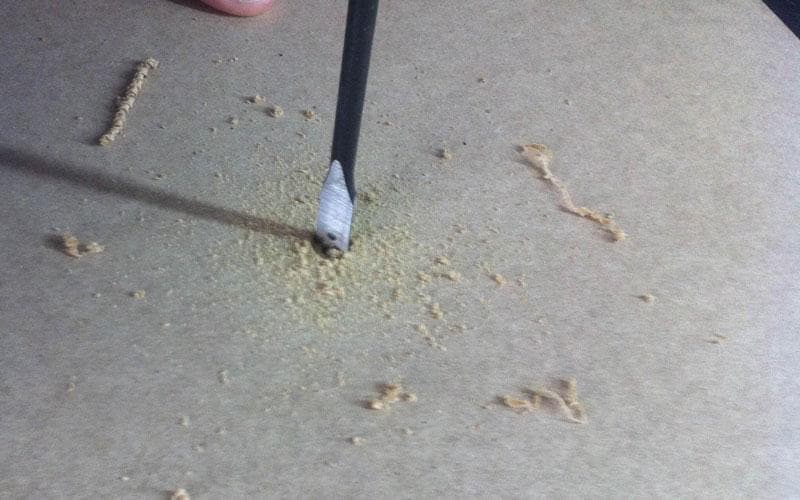

Ce système est utilisé pour certaines prises de taille XS, pour la plupart des tailles S et pour toutes les prises plus grandes. Il est recommandé d’utiliser des panneaux en bois d’une épaisseur de 18 à 20 mm. Avant de fixer le panneau au mur, percez des trous de 12 mm de diamètre tous les 20 cm environ. Il est conseillé d’en percer plus que nécessaire pour pouvoir changer facilement la disposition des prises plus tard, sans démonter le panneau.

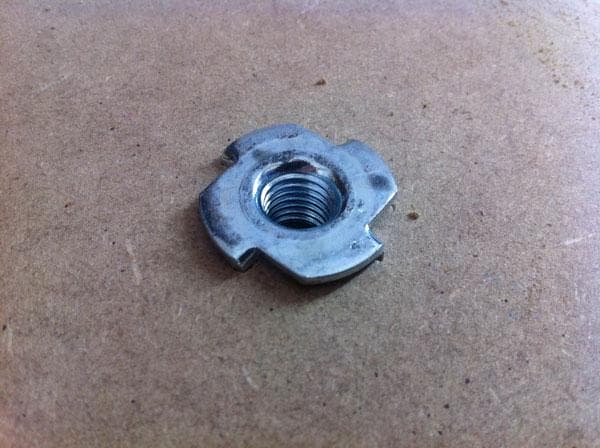

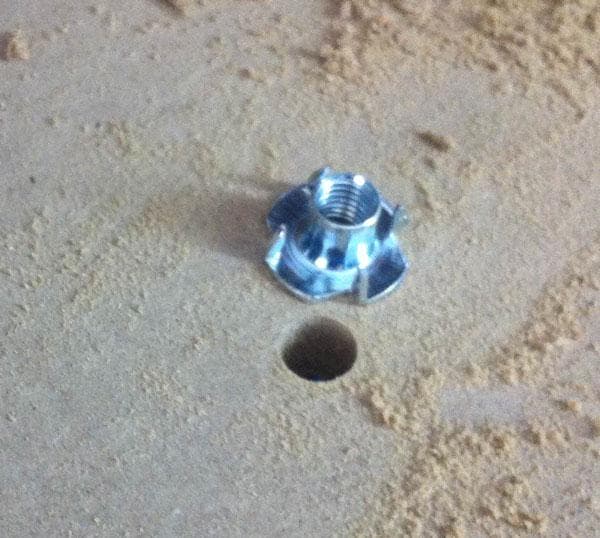

Au dos du panneau, placez les écrous à griffes et enfoncez-les délicatement avec un marteau. L’écrou doit être bien à plat contre le bois, sans endommager la surface. Si un écrou est mal positionné ou abîmé, il peut tourner dans le vide au moment de visser ou dévisser, rendant la prise inutilisable. Dans ce cas, une personne devra maintenir l’écrou par l’arrière avec une pince pendant qu’une autre dévisse la prise.

Une fois tous les écrous à griffes installés, fixez le panneau au mur. Prévoyez un espace de 5 à 10 cm entre le mur et le panneau pour que les vis puissent passer complètement.

Choisissez la prise à poser et trouvez un emplacement bien plat. Évitez les angles ou les surfaces irrégulières.

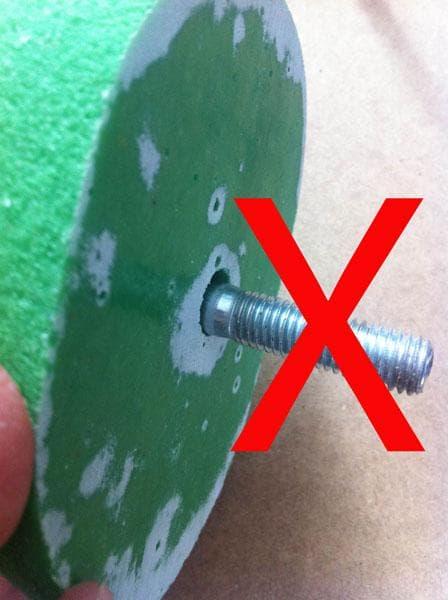

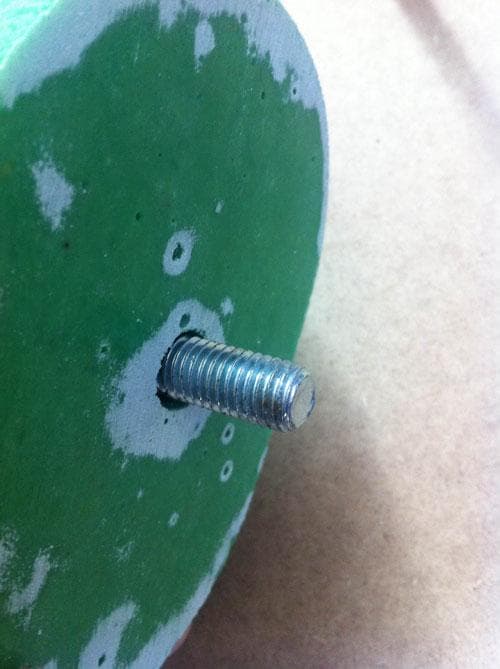

Insérez une vis dans la prise : elle doit dépasser d’au moins 20 mm de la base et la partie visible doit être entièrement filetée. Si la vis possède une zone non filetée près de la tête (collet), celle-ci doit rester à l’intérieur de la prise.

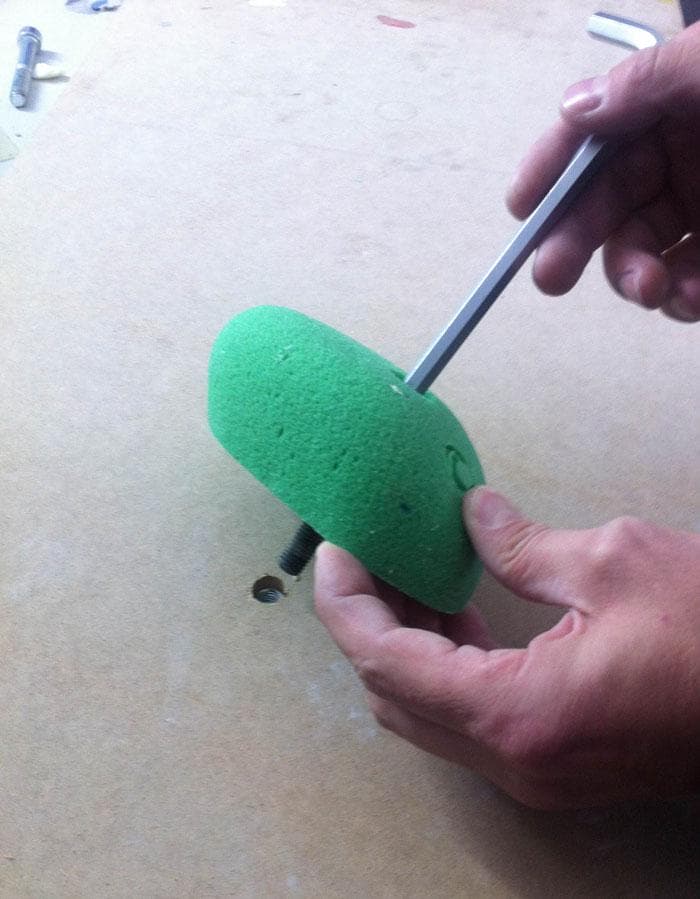

Commencez à visser doucement sans forcer. Une pression trop forte pourrait faire sauter l’écrou. Avec un peu de pratique, vous pouvez utiliser une visseuse électrique (sans percussion, deux vitesses).

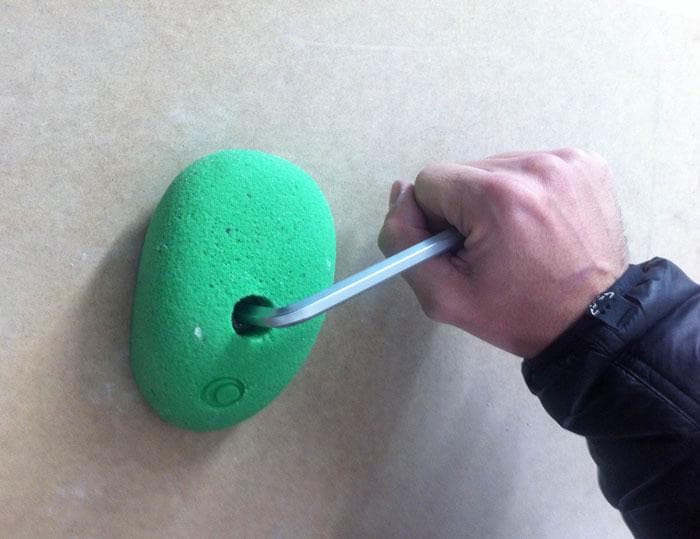

En théorie, le serrage se mesure en couple (Nm), mais dans la pratique, peu de salles disposent d’une clé dynamométrique. Vous pouvez utiliser une visseuse pour un premier serrage, puis ajuster manuellement avec une clé Allen d’environ 20 cm. N’en donnez pas à « celui qui serre toujours trop fort » 😅

L’avantage principal de ce système est la facilité avec laquelle on peut repositionner les prises à l’aide d’une clé Allen ou d’une visseuse.

Nos prises sont également compatibles avec les vis M8, mais elles ne sont pas certifiées pour ce diamètre. Le M10 est la norme actuelle. Si vous construisez un mur, choisissez des écrous M10 pour éviter des problèmes de compatibilité.

2 – Vis à bois

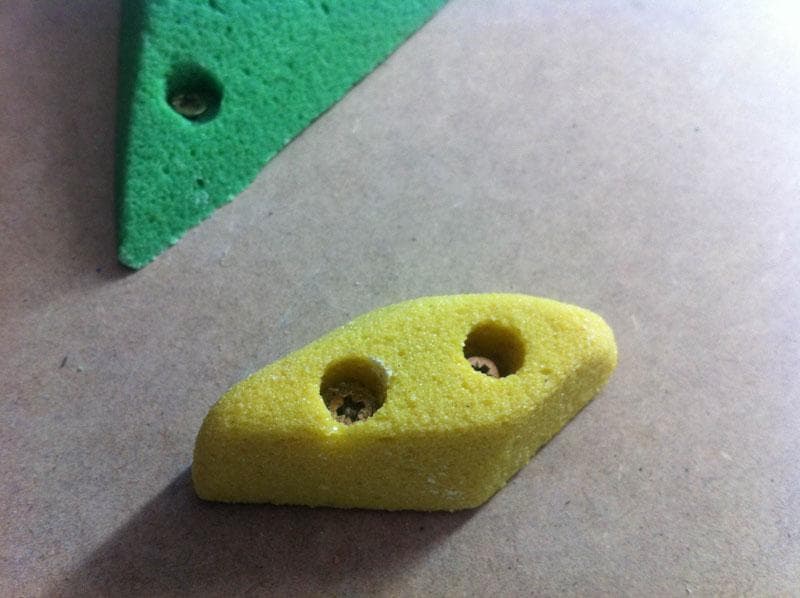

Ce système est utilisé principalement pour les prises plus petites, qui pourraient se casser avec un boulon, ou pour les volumes creux. Contrairement au système précédent, il ne nécessite pas de percer le panneau à l’avance. Choisissez simplement une surface plane où la prise repose complètement et vissez. Deux vis suffisent pour empêcher la prise de tourner. Serrez à la main ou utilisez une visseuse avec un couple bas (niveau 8–10) pour éviter de casser les bords fins. Ce système est économique, car les vis à bois coûtent beaucoup moins cher que les vis Allen + écrous. Cependant, déplacer les prises après installation est plus long.

3 – Combinaison Allen + vis à bois

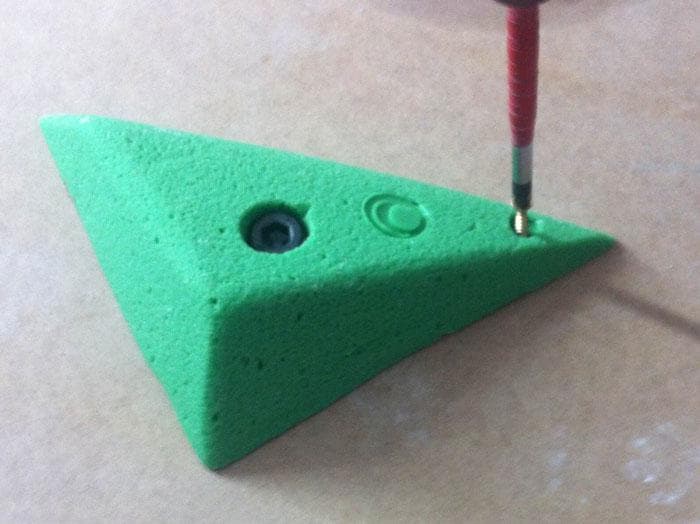

Selon la forme de la prise, il arrive qu’un bras de levier important empêche le bon maintien avec une seule vis. Dans ce cas, certaines prises possèdent un deuxième trou pour une vis à bois de 4 mm afin d’éviter toute rotation. Cela permet de serrer modérément la vis Allen sans risquer d’endommager la prise.

Dans certains cas, vous n’aurez pas besoin de cette vis secondaire, mais si la prise bouge, elle vous évitera bien des soucis.

Sur certaines prises (notamment les volumes), la seule façon d’éviter une casse est d’utiliser ce second point d’ancrage. Nous vous recommandons vivement d’utiliser ce système lorsqu’il est disponible.

L’inconvénient est un léger surcroît de temps pour le démontage ou le repositionnement, mais la sécurité et la durabilité sont nettement supérieures.

Il ne vous reste plus qu’à grimper !
